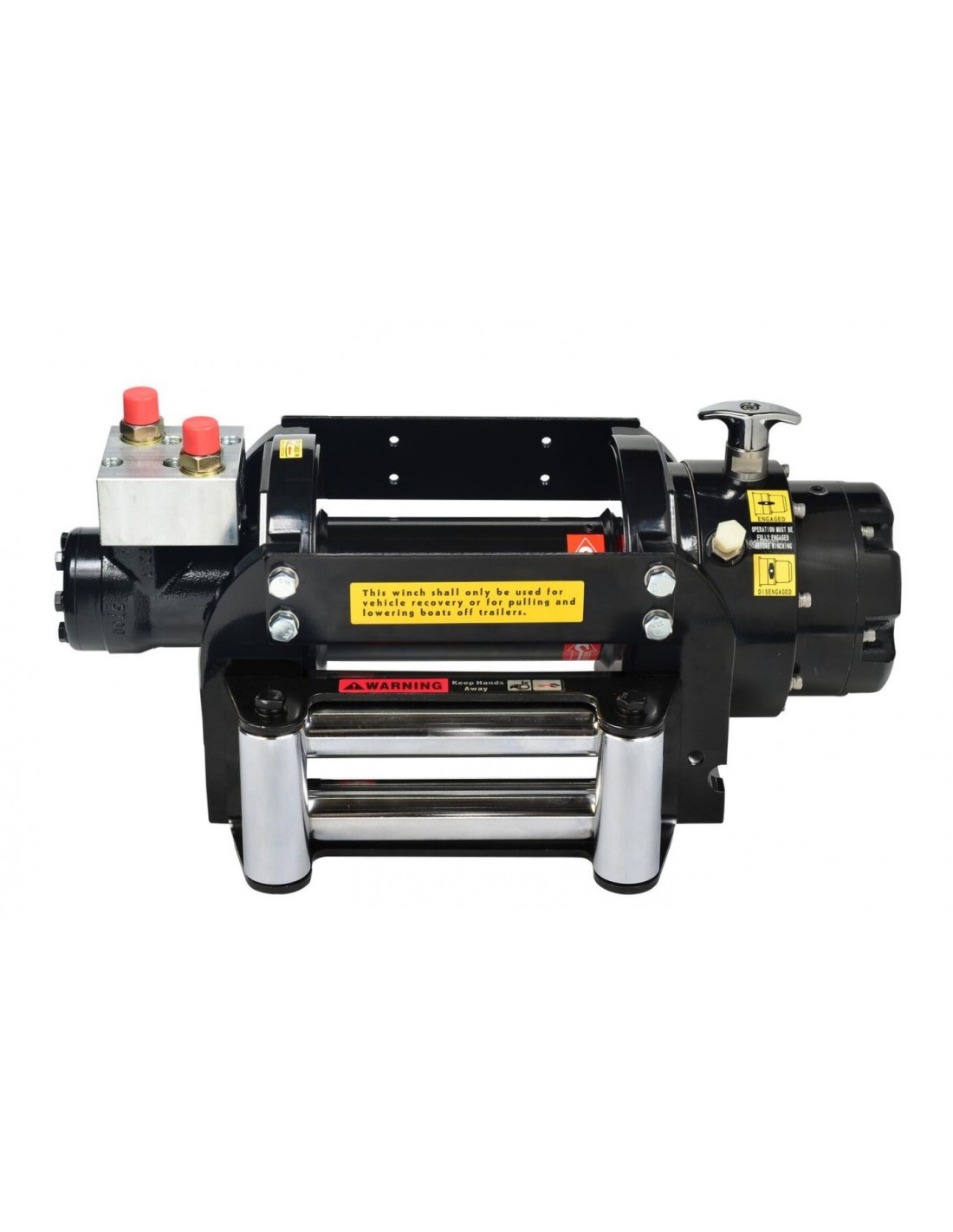

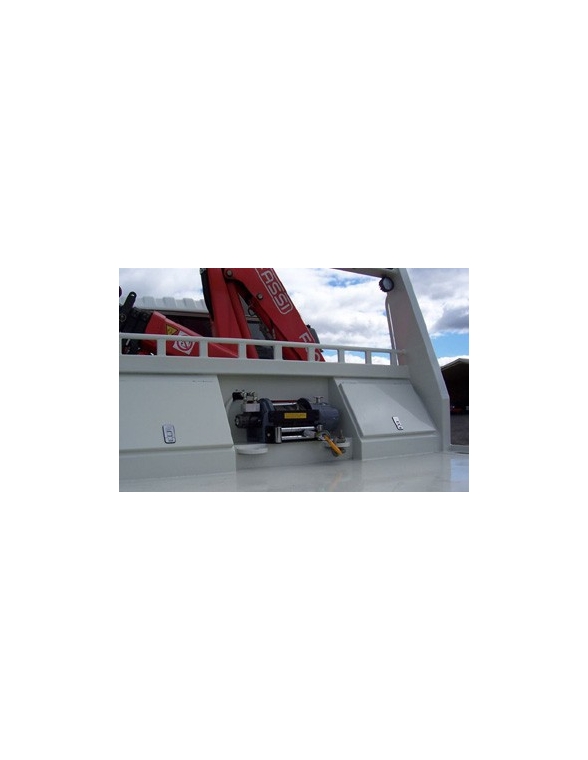

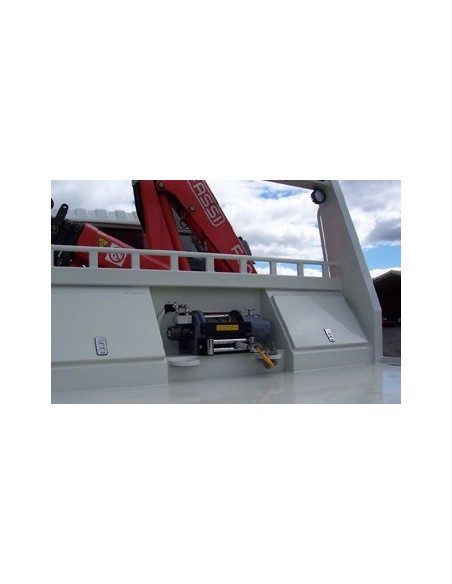

Treuil ComeUp HV 8 Hydraulique 3600KG

• Référence : PN 680816

• Traction nominale : 3 630 kg / 8 000 lb (classe SAE J706)
                             3 560 kg (classe EN 14492-1)
• Vitesse de ligne (à ^1ère couche de câble):  15 mpm à 60 l / min (49 fpm à 15,9 g / min)
• Pression de fonctionnement: 150 bar / 2175 psi
• Débit d'huile max:  60 l / min (15,9 g / min)
• Moteur hydraulique:  77,8 cm ³ / tr (4,7 in ³ / tr)
• Rapport d'engrenage:  engrenage planétaire à 2 étages 16: 1
• Construction du treuil:  boîtiers en aluminium moulé sous pression avec tambour en acier
• Embrayage (Freespooling): couronne dentée rotative
• Frein: Frein de frein  appliqué par ressort avec valve excentrée fournie
• Rotation du treuil: le  câble métallique doit être orienté sous le bobinage uniquement

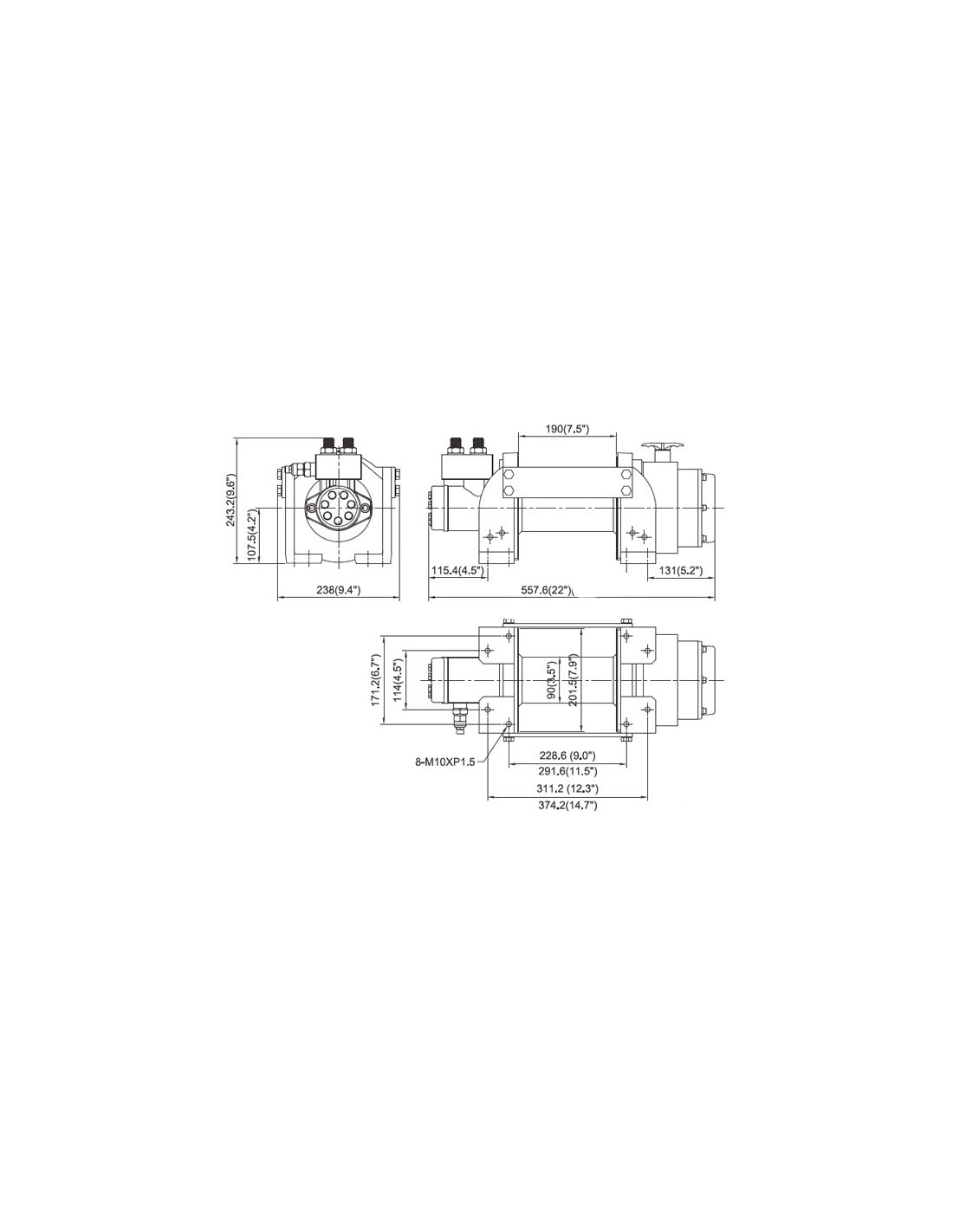

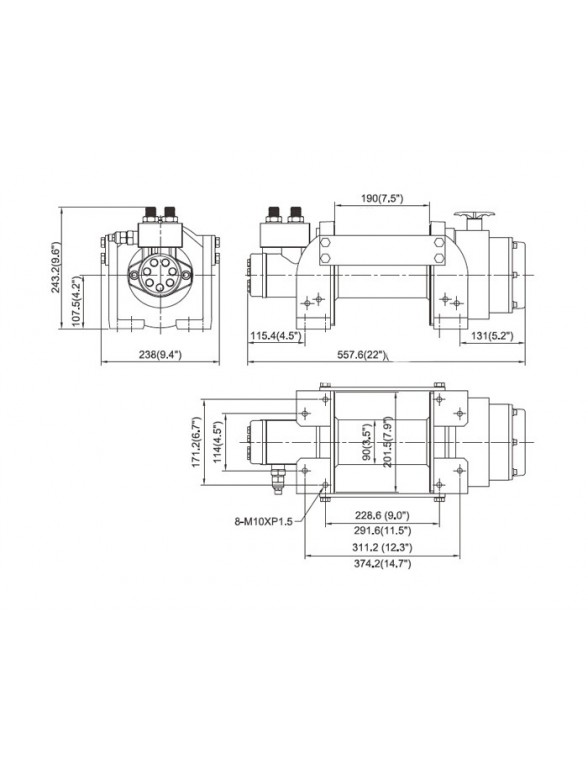

• Diamètre du baril de tambour:  90 mm (3,5 ")
• Diamètre de la bride du tambour:  201,5 mm (7,9 ”)
• Distance entre brides:  190 mm (7,5 ") -
• Modèle de boulon de montage:  228,6 x 171,2 mm (9 ”x 6,7”); 311,2 x 114,3 mm (12,3 "x 4,5")
• Câble métallique recommandé:
  10 mm x 30,5 m (3/8 "x 100 ') , qualité 1 960 N / mm ² (EIPS) avec une résistance à la rupture minimale de 69,8 kN (15663 lbf) requis pour les classifications SAE J706 et EN 14492-1
• Poids du treuil:  35,5 kg / 78,1 lb - Std. tambour
• Poids brut:  43,3 kg / 95,3 lb - Std. tambour
• Dimensions de la boîte, (L x P x H):  615 x 380 x 300 mm (24,2 "x 15" x 11,8 ")
  Conforme aux exigences EN 14492-1 pour le treuil de récupération du véhicule:
  * Le coefficient de fonctionnement pour la première couche de câble sur le tambour doit être d'au moins 2.
  * Le rapport D / d au centre du câble doit être d'au moins 10 pour le tambour .
  * Le franc-bord du tambour doit avoir un diamètre de câble d'au moins 1,5 x

Données de performance:

Avertissement
* Le treuil n'est pas destiné à être utilisé de quelque manière que ce soit pour déplacer ou soulever du personnel.
* La traction nominale indiquée est basée sur la première couche de câble sur le tambour.
* L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.
