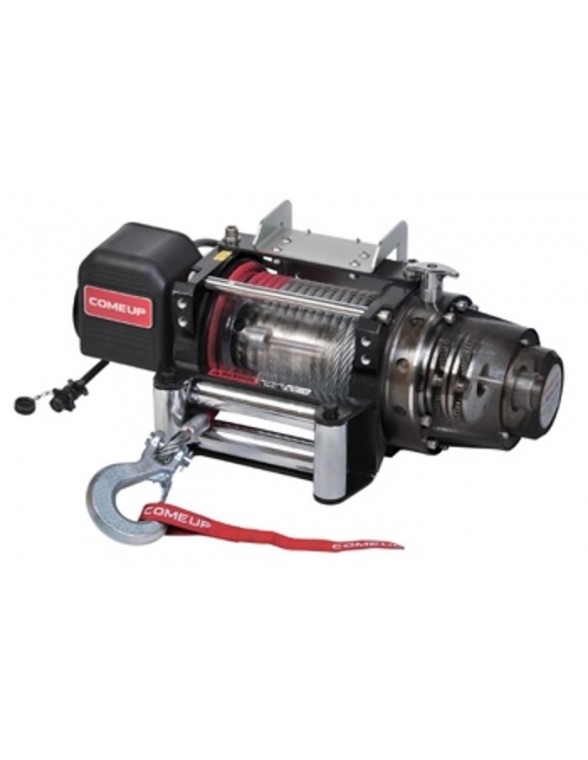

Traction : 9070 KG
- Fabrication étanche et antipoussière:
- Le contacteur et le moteur fournit une protection complète contre la pénétration de l' eau et permettre un fonctionnement fiable dans un maximum de 1,8 mètre d'eau.
- Les joints en caoutchouc au niveau du moteur et des joints de carter d' engrenages pour une protection indépendante a l' eau
- Double lèvre et joint à ressort sur les supports du tambour
- Commande de service industriel avec connecteur vissable pour fournir une protection totale contre l' eau.
- télécommande étanche avec des alertes thermométriques indicateur LED lors de la réception d'un signal d'avertissement du moteur surchauffé.
- Fabrication en aluminium boîtiers moulés sous pression résistent force de 2 fois treuil ligne de traction au moins.
- US Allemagne, Royaume-Uni France, etc breveté frein de cône mécanique maintient la pleine charge sans glissement.
Caractéristiques :
- Numéro de pièce : PN 282210 (24V)
- Tirage de ligne nominal: 9,980 kg / 22,000 lb (ligne simple)
- Vitesse de ligne ( 1ère couche): 9,0 mpm / 29,5 fpm 30 A à 24 V sans charge
1,4 mpm / 4,6 fpm 330 A à 24 V à pleine charge
- Moteur: 5220 W / 7,0 CV, série 24 V serie wound
- Train d'engrenages: planétaire à 3 étages 343: 1
- Embrayage (deroulement libre): couronne dentée rotative
- Frein (à l'extérieur du tambour): CBS (Cone Brake Structure) automatique à pleine charge
- Construction du treuil: boîtiers en aluminium moulé sous pression avec tambour en acier
- Taille du tambour: 102 mm x 254L mm
- Contrôle: télécommande étanche avec indicateur thermométrique LED avec cordon de 5 m (17 ')
- Type du cable: 6 × 29 - IWRC. (Résistance à la rupture 126,4 kN)
- Taille du cable: 13 mm x 25 m

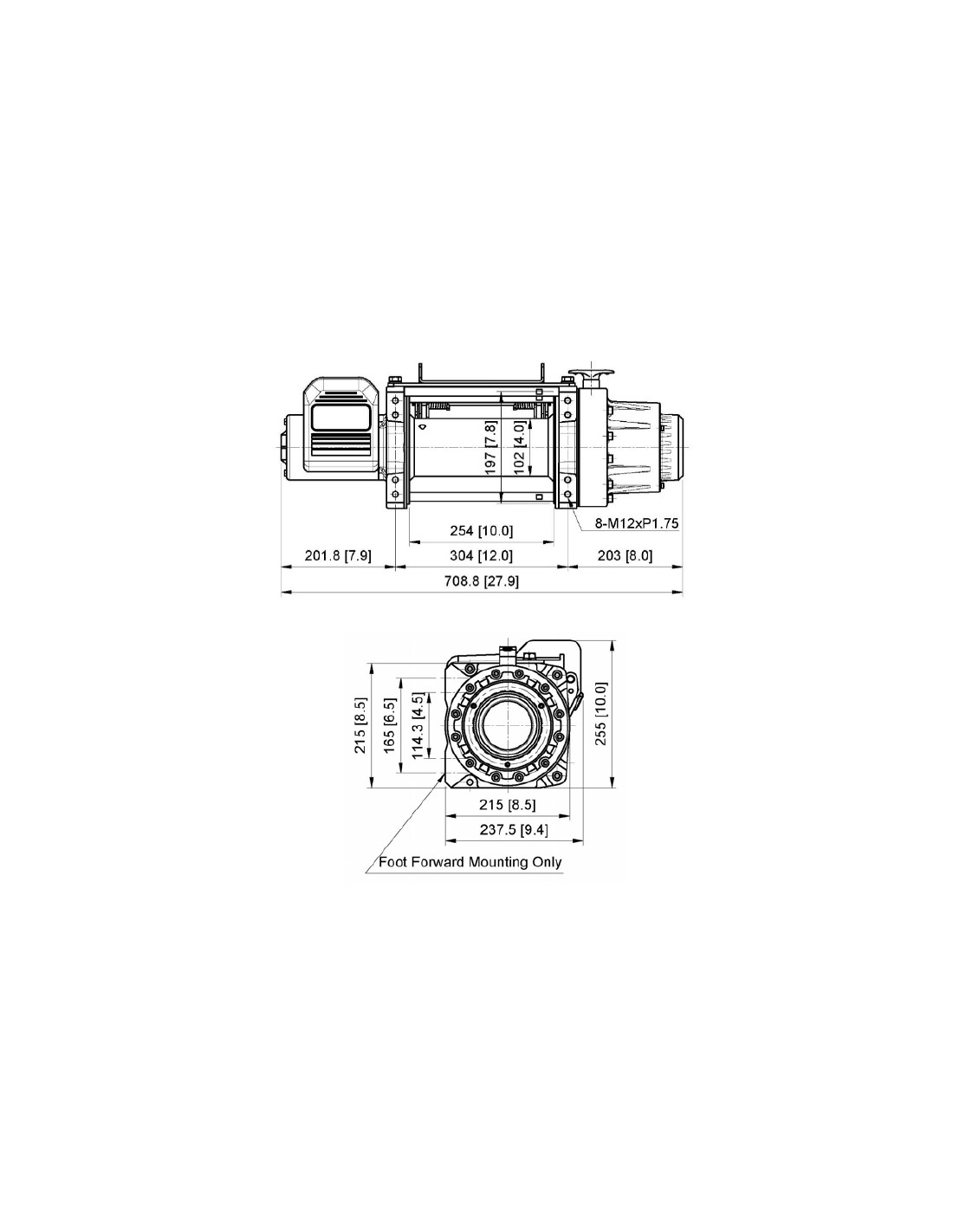

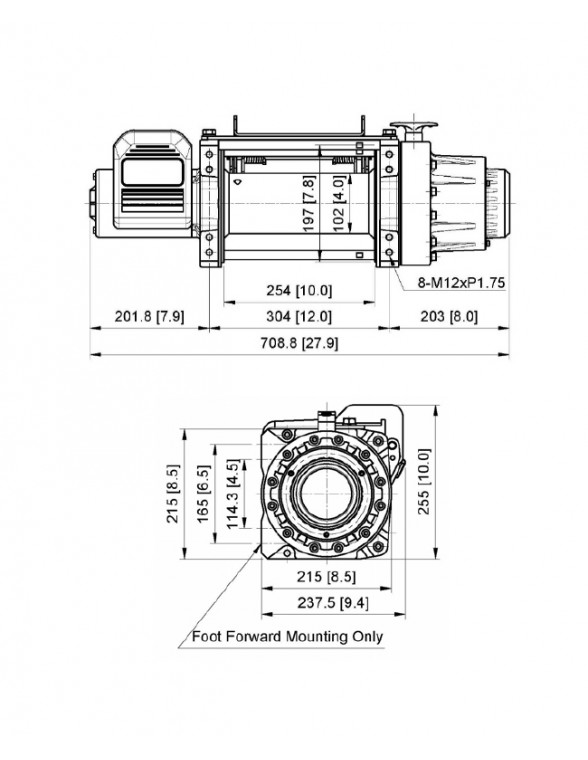

- Modèle de boulon de montage: 304 mm x 114,3 mm
304 mm x 165 mm
- Montage: Pied avant montage uniquement
- Poids du treuil (y compris le cable): 80 kg
- Poids brut: 86,1 kg / 189,8 lb
- Dimension de la boîte: 745 x 275 x 430 mm
Vitesse de ligne et ampli. Tirez ( 1ère couche de câble métallique sur le tambour):
|
Tirage de ligne,
kg / lb
|
Vitesse de ligne,
mpm / fpm
|
Amp. Dessine un
|
|
24V
|
|
Sans charge
|
9,0 / 29,5
|
30A
|
|
2.268 / 5.000
|
3,2 / 10,5
|
100A
|
|
4,536 / 10 000
|
2,5 / 8,2
|
160A
|
|
6.804 / 15.000
|
2,0 / 6,6
|
240A
|
|
9.980 / 22.000
|
1,4 / 4,6
|
330A
|
Capacité de traction de ligne et de corde:
|
Couche de corde
|
Tirez par couche, kg / lb
|
Corde totale sur le tambour, m / ft
|
|
1 er
|
9.980 / 22.000
|
7.0 / 23.0
|
|
2 ème
|
8.171 / 18.014
|
15,5 / 50,9
|
|
3 ème
|
6 917/15 249
|
25,0 / 82,0
|
avertissement
• Le treuil n'est pas destiné à être utilisé de quelque manière que ce soit pour déplacer ou soulever du personnel.
• La traction nominale indiquée est basée sur la première couche de cable sur le tambour.
• L'enroulement du cable sur le tambour doit rester à 5 tours du tambour.
garantie
Chaque nouveau treuil est garanti contre les défauts de fabrication et les défauts de matériaux pendant une période déterminée à compter de la date d'achat.
* Treuil automobile: Garantie à vie limitée pour les composants mécaniques,
Garantie de 2 ans pour les composants électriques,
Les cables de trainage NE SONT PAS INCLUS dans la GARANTIE.
